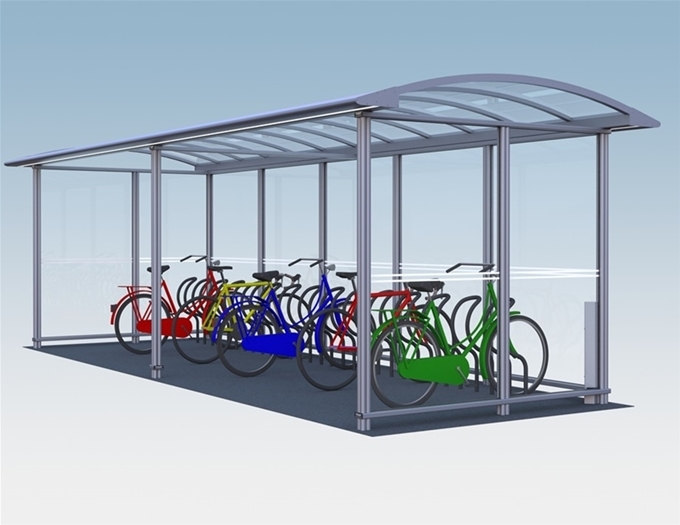

City 90 Plaza II

City 90 Plaza II

Unterkonstruktion:
pulverbeschichtete Aluminiumstrangpressprofile nach RAL (Kundenwunsch)

Dach:
Bogendach mit rauchgefärbtem oder glasklarem Polycarbonat, modularer Aufbau im Systemraster, klare, geometrische Formen

Rück- und Seitenverglasung:
ESG (Einscheibensicherheitsglas) mit Glasdekorstreifen aus kratzfestem Siebdruck, 4-seitig linienförmig gelagert mit EPDM-Dichtungen

Wasserablauf:
Regen- und Schmelzwasser wird im Dachrahmen gesammelt und an den Seiten mittels Fallrohren abgeleitet, Entwässerung bodennah

Befestigung:

mittels Fußplatte zum aufdübeln auf bauseitige Einzel-, Streifenfundamente oder Fundamentplatte nach unseren Vorgaben

Nutzung:
einseitig

Maße:
Anpassung an den Kundenwunsch und örtliche Gegebenheiten oder siehe Download

Zubehör:
Beleuchtung verdeckt im Dachrahmen integrierte Lichtleiste, komplett vandalismussichere verdeckte Verkabelung, elektrischer Anschluss aller Komponenten über Elektroanschlussrohr mit Sicherungs-Automat

Fahrradständer nach Kundenwunsch !

Speziell das Zusammenspiel zwischen dem gewünschten Fahrradständer und der Stützenkonstruktion der Überdachung sollte bei jeder Planung vorher geprüft und berücksichtigt werden !

Weitere Informationen zum Zubehör finden Sie hier.

  • Grundriss Fahrradüberdachung City 90 Plaza II Grundriss Fahrradüberdachung City 90 Plaza II

    Grundriss Fahrradüberdachung City 90 Plaza II Herunterladen

  • LV Text Fahrradüberdachung City 90 Plaza II LV Text Fahrradüberdachung City 90 Plaza II

    LV Text Fahrradüberdachung City 90 Plaza II Herunterladen

  • Datenblatt Fahrradüberdachung City 90 Plaza II Datenblatt Fahrradüberdachung City 90 Plaza II

    Datenblatt Fahrradüberdachung City 90 Plaza II Herunterladen

  • Zeichnung Fahrradüberdachung City 90 Plaza II dwg Zeichnung Fahrradüberdachung City 90 Plaza II dwg

    Zeichnung Fahrradüberdachung City 90 Plaza II dwg Herunterladen

Bilder

  • Fahrradüberdachung City 90 Plaza II mit Rück- und Seitenverglasung von Team Tejbrant
  • Fahrradüberdachung City 90 Plaza II mit Rück- und Seitenverglasung von Team Tejbrant
  • Fahrradüberdachung City 90 Plaza II mit Rück- und Seitenverglasung von Team Tejbrant
  • Fahrradüberdachung City 90 Plaza II mit Rück- und Seitenverglasung von Team Tejbrant
  • Fahrradüberdachung City 90 PLAZA II compact Bad Saarow Team Tejbrant
  • Fahrradüberdachung City 90 PLAZA II compact Bad Saarow
